新聞中心>> 氣動球閥原理|結構氣動球閥工作原理 返回首頁

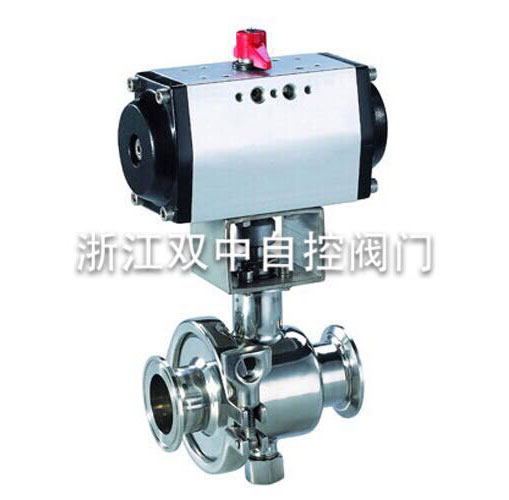

氣動球閥是由氣動執行器和球閥組合而成，替代人工的操作，不僅節省了大量的人力物力，而且可同時對多臺球閥進行控制。氣動球閥的執行器工作帶動閥體能快速的啟閉，速度可達到秒內切斷的效果。氣動執行器的執行速度相對較快， 快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥的氣動執行機構主要分為單作用、雙作用兩種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。
氣動球閥工作原理：氣動球閥只需要通過壓縮空氣進入氣動執行器，氣源帶動球芯旋轉0-90度的操作和很小的轉動力矩就能控制球閥的開關，可根據工況需求裝配閥門定位器，從而控制球閥球芯的開度來對介質流量進行調節。球體繞閥體中心線作旋轉來達到開啟，有圓形通孔或通道通過其軸線。當球心旋轉到90°時閥門處于緊閉狀態，當執行器工作時，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截斷切斷的原理。
氣動球閥結構分類：氣動球閥根據結構區別可分為開關型氣動球閥和調節型氣動球閥，開關式只有開啟和關閉兩個動作，而調節式則可以控制流量大小！
1.開關型氣動球閥的閥芯一般為O型球芯，O型球閥閥芯為浮動式精密鑄件，流道口與管道口徑相同，主要是作為截斷開關使用。
2.調節型氣動球閥的閥芯為V型球芯，采用固定式結構，球芯上帶有V型切口，在執行器上加裝定位器可實現對含纖維、顆粒狀介質比例調節。
